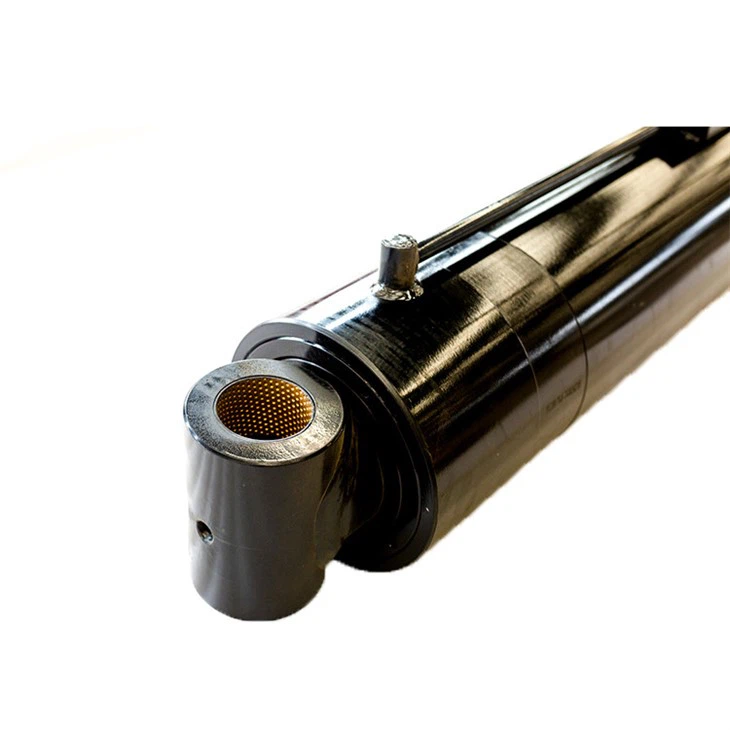

복동유압실린더는 피스톤의 양쪽에서 압력유를 투입할 수 있는 유압실린더를 말한다. 잭의 구동 부품으로 자주 사용됩니다. 복동 유압 실린더의 액추에이터는 유압 모션 시스템의 주요 출력 장치입니다. 크기, 종류, 디자인 구조에 따라 다르지만 일반적으로 이 부분이 가장 눈에 띄는 부분입니다. 이러한 액추에이터는 유체 압력을 신속하고 제어된 직선 운동 또는 부하를 작동시키는 힘으로 변환합니다.

복동 액압 실린더와 단동 액압 실린더의 차이점

단동유압실린더는 한 방향으로의 운동은 유압에 의해 이루어지고 복귀는 자중이나 스프링과 같은 외력에 의해 이루어진다는 것을 의미한다. 이 오일 실린더의 두 챔버 중 한쪽 끝에만 오일이 있고 다른 쪽 끝은 공기와 접촉합니다. 복동유압실린더는 양실에 오일을 가지고 있으며 양방향 운동은 유압에 의해 실현된다.

구조 원리

일반적인 액추에이터에는 유압 실린더 블록, 스로틀 밸브 커버, 피스톤, 피스톤 로드, 씰, 피스톤 및 피스톤 로드용 베어링 표면이 포함됩니다. 일반적으로 산업의 다양한 링크에 대해 20,000 kPa(지속적인 압력) 이내의 압력을 견딜 수 있습니다. 교반 및 압력 응용 분야의 경우 55,000 kPa에 도달할 수 있습니다. 스트로크 길이는 3m에 달할 수 있고 유압 실린더 직경은 20cm에 달할 수 있으며 다른 특수 용도에는 더 큰 크기가 있습니다.

기본 유압 관계(파스칼의 법칙)에 따르면 실린더에 의해 생성된 선형 압력은 시스템 유체 압력 P와 피스톤의 유효 면적 A의 곱, 즉 F=PA입니다. 물론 마찰 및 기타 실질적인 손실은 힘의 효율성을 감소시킵니다.

가장 간단한 액추에이터 구성은 피스톤의 한쪽에 유체가 있어 한 방향으로만 출력과 운동을 생성하는 단순 작동 유압 실린더입니다. 중력 또는 외부 스프링은 피스톤을 원래 위치로 되돌리고 유체는 실린더로 되돌아갑니다. 피스톤 로드가 구부러지면 복동 실린더가 피스톤의 양쪽 끝에서 유체를 움직여 힘이나 움직임을 생성합니다. 피스톤의 외경과 실린더의 내경 사이의 밀봉은 방향과 움직임을 모두 처리해야 합니다. 또한 실린더의 후면 커버를 통해 피스톤 로드 확장 운동을 추가하는 양단 로드 실린더가 있을 수 있습니다.

일반적인 복동식 유압 실린더에서 피스톤이 확장할 때 가해지는 힘은 수축할 때의 힘보다 약간 더 큽니다. 각 피스톤에 받는 압력은 동일하지만 작동유에 노출되는 유효 면적으로 인해 힘이 달라집니다.

또 다른 대체 유형의 액추에이터는 다양한 환경에 적응하기 위해 대구경 피스톤 로드를 사용하는 피스톤 스타일 실린더입니다. 피스톤의 전체 직경 설계는 긴 스트로크 수평 요소 또는 압력 또는 충격 환경에서 수직으로 사용할 수 있습니다. 하중이 가해지면 피스톤 로드가 구부러지는 것을 방지합니다.

피스톤은 고강도 강철 피스톤 로드에 연결되고 피스톤 로드의 다른 쪽 끝은 피스톤 끝에 연결됩니다. 표면 경화 또는 크롬 도금 막대는 일반적으로 표면 처리를 매우 섬세하게 만들고 장기간 밀봉 효과를 보장하는 데 사용됩니다. 피스톤은 실린더에 정확히 맞아야 하며, 각 부품은 견고한 실린더이며 부드러운 출력 이동을 생성하도록 정밀하게 가공됩니다.

복동 실린더는 양방향으로 출력 이동을 제공하는 가장 일반적인 유형의 유압 실린더입니다. 산업용 실린더 블록은 또한 타이로드를 지원하여 실린더 블록, 실린더 헤드 및 엔드 캡을 고정합니다.

애플리케이션

최신 산업용 복동 유압 실린더에는 센서 피드백과 전자 유압식 서보 밸브가 통합되어 있어 복잡한 고속 및 변위 제어가 가능합니다. 적용 범위는 기계 공작 기계 및 금속 가공 장비의 생산을 포함할 뿐만 아니라 강철 액추에이터, 원자력 발전소 제어, 승객용 엘리베이터 등에 널리 사용될 수 있습니다.

장점

복동 유압 실린더의 몇 가지 장점은 다음과 같습니다.

효율성 향상: 복동식 유압 실린더는 단동식 유압 실린더보다 작동유를 덜 사용하므로 효율성을 높이고 비용을 절감할 수 있습니다.

더 나은 제어: 유압을 사용하여 확장 및 수축할 수 있기 때문에 복동 유압 실린더는 정밀한 움직임이 필요한 응용 분야에서 더 나은 제어와 정밀도를 제공합니다.

다목적성: 복동식 유압 실린더는 단동식 유압 실린더에 비해 더 넓은 범위의 응용 분야에서 사용할 수 있으므로 더욱 다용도로 사용할 수 있습니다.
